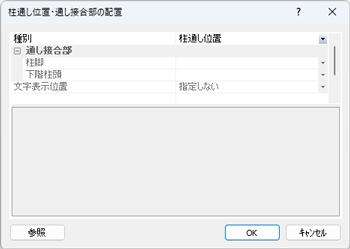

ダイアログ

項　目	説　明
種別	「柱通し位置」、「通し接合部」から選択します。
通し接合部  柱脚	［種別］が「通し接合部」の場合に有効です。 【通し接合部リスト】に登録した接合部名称から選択します。 右側の▼ボタンをクリックすると、 【通し接合部リスト】で入力した名称一覧が表示されます。 一覧の「リストから選択…」をクリックすると、［通し接合部リスト］ダイアログを表示し、 通し接合部リストから選択することができます。 選択した通し接合部名称が表示されます。
下階柱頭
文字表示位置	［種別］が「通し接合部」の場合に有効です。 「指定しない」、「左上」、「左」、「左下」、「下」、「右下」、 「右」、「右上」、「上」から選択します。 文字列の表示位置を指定します。 説明4.参照

※	ダイアログには、前回設定した内容が表示されます。

説　明

1. ［参照］ボタンをクリックし、 すでに配置されている柱通し位置・通し接合部をクリックすると選択した柱通し位置・通し接合部の仕様がダイアログに反映されます （「データの参照」を参照）。
2. 同じ位置に重複して配置した場合は、後で配置した内容に置き換わります。
3. 柱通し位置・通し接合部を配置すると以下のように表示されます。


   柱通し位置	通し接合部

4. 文字表示位置は、指定により以下の位置に表示されます。

5. 通し柱を配置した場合、配置した階の柱と下階の柱を通し柱とします。
   1～3階通し柱とする場合は、最下階と最上階以外の各階に入力します。
   中間階柱と中間階の下階の柱を通し柱とする場合は、 中間階に柱通し位置を配置する必要があります。
   通し柱の場合、断面形状や柱脚、柱頭接合部など、周辺部材による曲げ戻し効果を表す係数β以外の柱データは、 通し柱とした柱の最下階の柱データを利用します。
   周辺部材による曲げ戻し効果を表す係数βは各階の柱データを利用します。

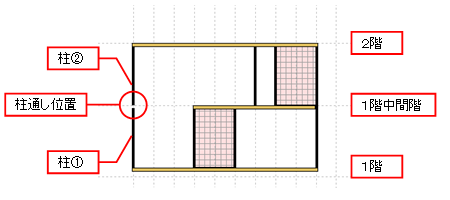

   下の例では、柱①と柱②を1本の柱とする場合は、1階中間階の柱②の位置に、 柱通し位置を配置する必要があります。

6. 通し接合部を配置した場合、配置した階の柱脚と下階の柱頭を通し接合部とします。
   通し接合部は、上下階とも面材耐力壁の付帯柱となる必要があります。

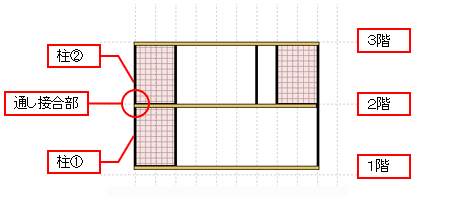

   下の例では、柱①の柱頭と柱②の柱脚に通し接合部を配置する場合は、 2階の柱②の位置に、通し接合部を配置する必要があります。

7. ［表示］メニューの ［柱の表示・非表示］ の指定により、表示設定を行うことができます （詳細は、｢ 柱の表示/非表示｣を参照）。
8. 通し接合部の断面計算指定は、配置した階の柱の指定に従います。

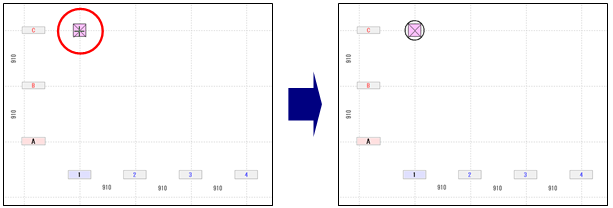

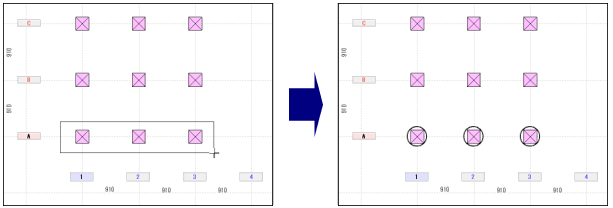

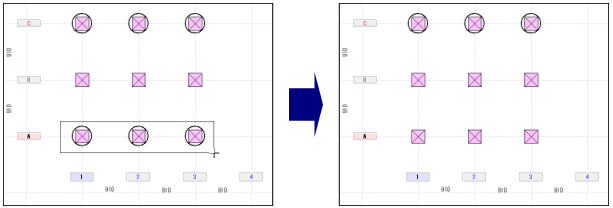

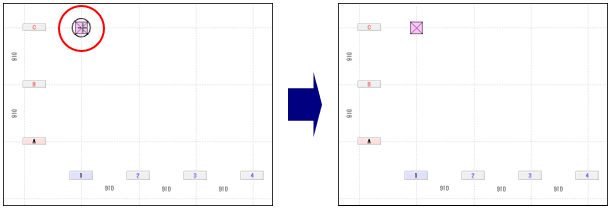

操　作
